BẢN VẼ NHÀ CẤP 4 MÁI THÁI 9,5x12M - 1T210308

Hồ sơ thiết kế thi công Nhà cấp 4 mái thái

Chỉ với 2,9 triệu bạn sẽ nhận được hồ sơ thiết kế full bản vẽ của căn nhà mẫu đẹp này, đầy đủ chi tiết cho thợ thi công. Hồ sơ thiết kế gồm: Hình ảnh phối cảnh 3D ngoại thất; Mặt bằng công năng chi tiết, mặt đứng có kích thước chi tiết, mặt cắt chi tiết; Kết cấu sắt thép, bê tông, có thống kê số lượng sắt, móng; Điện nước thiết kế hệ thống điện nước và thống kê số lượng theo bản vẽ thiết kế. Đầy đủ thông số chi tiết để thi công (Chúng tôi hỗ trợ bạn suốt quá trình thi công cho đến lúc xây nhà xong).

Dự án: Thiết kế hồ sơ Nhà cấp 4 mái thái mt 9,5m - 1T210308

Chủ đầu tư: Anh Sơn

Diện tích:9,5 x 12m

Công năng: 3 Phòng ngủ, Phòng bếp-ăn, Phòng thờ, 1 WC

Địa chỉ: Vĩnh Phúc

Bạn đang cần một bộ hồ sơ chi tiết để thợ thi công, nhưng muốn tiết kiệm chi phí nhất có thể thì đây chính là sự lựa chọn sáng suốt và đúng đắn nhất. Công ty thiết kế Bighouse thấu hiểu được tâm lý này của khách hàng, nên đã tổng hợp và tạo thành những bộ Hồ sơ mẫu full bản vẽ về thiết kế nhà đủ các phong cách kích thước cho khách hàng lựa chọn, mà chỉ với chi phí có 2,9 triệu đồng. Quá rẻ nếu bạn đang cần đúng không ạ.

Không chỉ thế, nếu mảnh đất và ngôi nhà bạn cần xây dựng có kích thước sai lệch một chút khác với hồ sơ thiết kế mẫu thì chúng tôi sẵn lòng chỉnh sửa hồ sơ cho đúng với ý và hiện trạng của nhà bạn. Đến với Thiết kế Bighouse, bạn không cần nghĩ ngợi đắn đo về chi phí thiết kế, mà bạn chỉ cần suy nghĩ nên chọn phong cách thiết kế như nào để có được mẫu nhà phù hợp và ưng ý nhất. Chúng tôi có đội ngũ KTS yêu nghề, có tâm và đủ nhiệt tình nhất để kiến tạo ra Ngôi nhà tương lai của bạn.

Ở bài viết này, chúng ta cùng tham khảo Bản vẽ thiết kế của Nhà cấp 4 mái thái 9,5 x 12m nhé:

Ảnh phối cảnh 3d hoàn thiện của ngôi nhà cấp 4 mái thái:

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 1

Phối cảnh của mẫu thiết kế nhà mái thái cấp 4 với tông màu trắng là chủ đạo kết hợp với phần mái thái màu xanh đậm khiến tổng thể thêm phần bắt mắt. Về phần mái thái cũng được thiết kế nhà cấp 4 mái thái đơn giản nhẹ nhàng với 2 mái một mái chính và 1 mái phụ, phần sảnh được đổ bê tông làm sảnh, cửa đi chính được làm bằng cửa gỗ lim nam phi và cửa sổ được làm bằng nhôm kính Việt Pháp.

- Hồ sơ bản vẽ của nhà 2 tầng mái thái

- Hồ sơ bản vẽ của nhà cấp 4 mái thái 17,7 x 9,7m

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 2

Phần thiết kế sân vườn trong mẫu thiết kế này chỉ là tạm thời mà thôi và phụ thuộc vào nhu cầu của gia chủ không để vườn, nên nếu các bạn có điều kiện có thể đầu tư thêm phần thiết kế sân vườn cho căn nhà của mình thêm đẹp nhé.

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 3

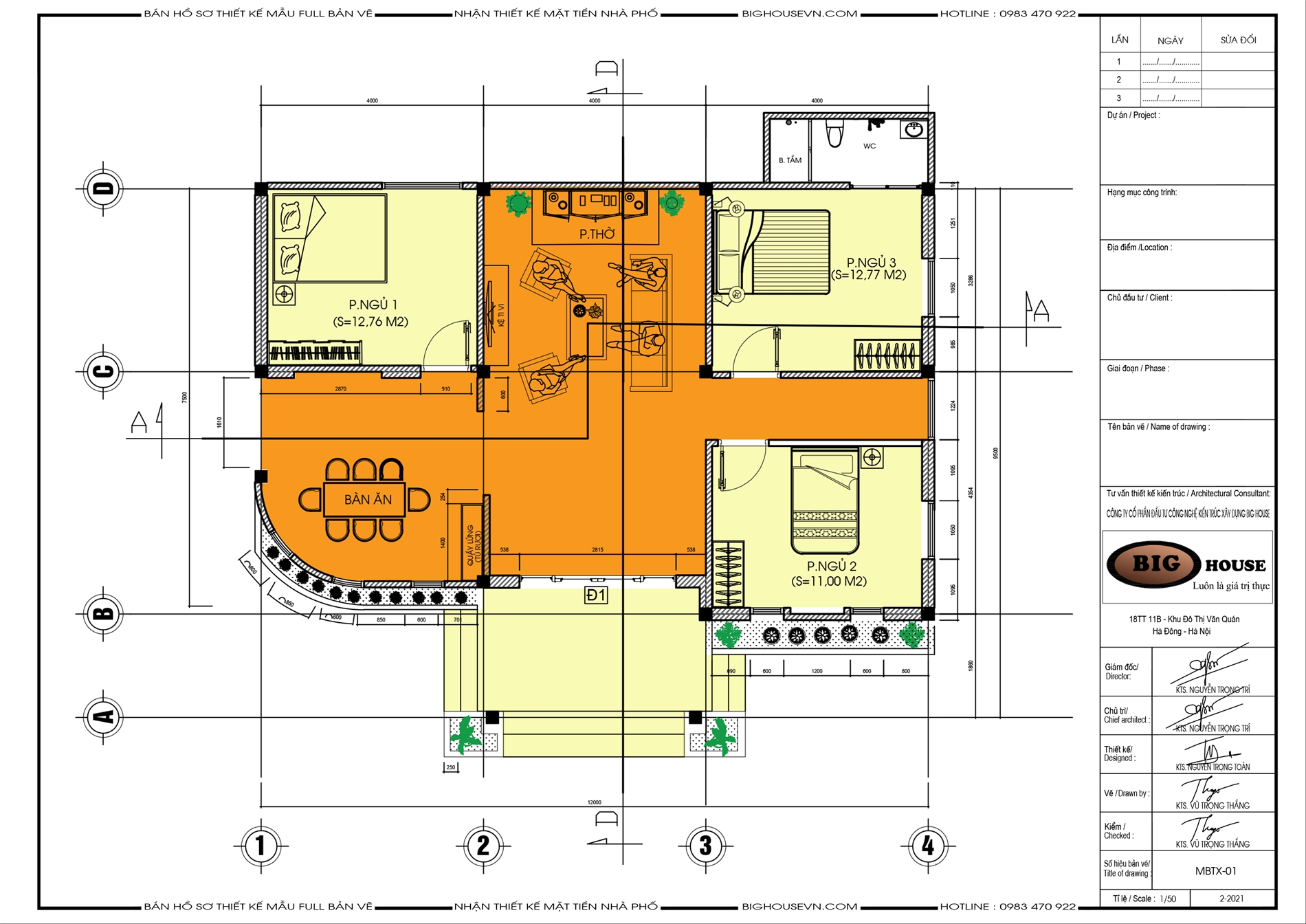

Mặt bằng của mẫu nhà cấp 4 đẹp được thiết kế đơn giản nhưng vẫn đảm bảo đầy đủ công năng sử dụng cho gia đình chủ đầu tư gồm: Phòng khách kết hợp cùng phòng thờ, 3 phòng ngủ mỗi phòng có diện tích từ 11m2 đến 13m2, Phòng bếp-ăn có diện tích 16m2, gia đình có nhu cầu chỉ làm 1wwc nên diện tích 4,5m2. Và sảnh chính vào nhà là 8m2. Tất cả được sắp xếp bố trí khoa học và hợp phong thủy với gia chủ.

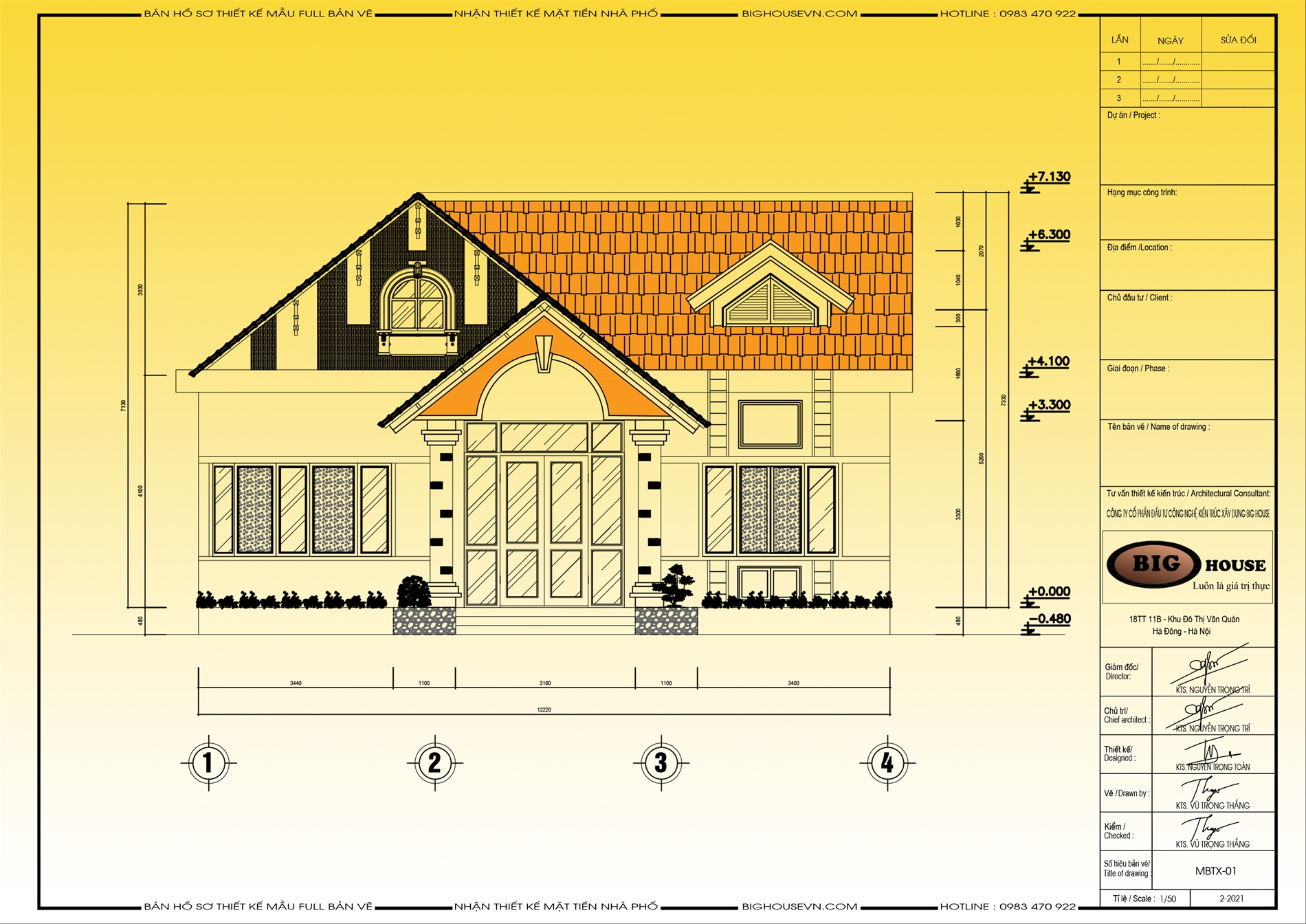

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 4

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 5

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 6

Hồ sơ thiết kế nhà cấp 4 mái thái Bighouse - 7

Chỉnh sửa hồ sơ full bản vẽ theo ý chủ nhà

Kết cấu của Nhà cấp 4 mái thái:

Sau khi thống nhất hồ sơ bản vẽ kiến trúc của Nhà cấp 4 mái thái xong, chúng tôi triển khai tiếp phần bản vẽ kết cấu Nhà cấp 4. Đây là 1 phần 2 của bộ hồ sơ cần phải có trong một bộ bản vẽ nhà cấp 4 full

- Mặt bằng kết cấu thi công phần móng theo hiện trạng đất và sử dụng

- Mặt bằng mặt cắt chi tiết cấu tạo móng gồm đài móng, cách giằng móng, chân tường..

- Bản vẽ mặt bằng định vị chân cột

- Bản vẽ chi tiết cấu tạo bể phốt, bể nước, bản vẽ thống kê sắt thép móng

- Mặt bằng kết cấu các tầng như bản vẽ đầy đủ rõ ràng dầm chịu lực.



Bản vẽ điện nước của Nhà cấp 4 mái thái:

Hồ sơ full bản vẽ Nhà cấp 4 mái thái ngoài 2 loại bản vẽ phần kiến trúc và kết cấu ra, thì bản vẽ điện nước sẽ bao gồm:

- Mặt bằng bản vẽ cấp điện chiếu sáng

- Sơ đồ bản vẽ thiết kế điện

- Bản vẽ mặt bằng cấp điện ngoài sân vườn tường rào

- Bản vẽ chi tiết hệ thống chống sét

- Bảng tổng hợp vật tư cáp quang dây điện, chủng loại đầy đủ



Trên đây là Hồ sơ full bản vẽ của Nhà cấp 4 mái thái 9,5 x 12m cho các bạn có nhu cầu để sử dụng và mua để xây dựng cho nhà của mình. Nếu kích thước và nhu cầu sử dụng nhà bạn có khác biệt chút, thì đừng ngại Bighouse chúng tôi sẽ chỉnh sửa theo đúng ý và hoàn thiện full hồ sơ cho bạn. Liên hệ qua số Hot line: 0983 470 922 để biết thêm chi tiết và được tư vấn miễn phí.
