MẪU NHÀ CẤP 4 MÁI THÁI 17,7 X 9,7M - 1T201201

06 Tháng Tư 2021 11:01 SA
2.196 lượt xem

Tải ngay File PDF bộ hồ sơ này chỉ với 650K - mã 1T201201

Chỉ với 2,9 triệu bạn sẽ nhận được hồ sơ thiết kế full bản vẽ của căn nhà mẫu đẹp này, đầy đủ chi tiết cho thợ thi công. Hồ sơ thiết kế gồm: Hình ảnh phối cảnh 3D ngoại thất; Mặt bằng công năng chi tiết, mặt đứng có kích thước chi tiết, mặt cắt chi tiết; Kết cấu sắt thép, bê tông, có thống kê số lượng sắt, móng; Điện nước thiết kế hệ thống điện nước và thống kê số lượng theo bản vẽ thiết kế. Đầy đủ thông số chi tiết để thi công (Chúng tôi hỗ trợ bạn suốt quá trình thi công cho đến lúc xây nhà xong).

Dự án: Thiết kế hồ sơ Nhà cấp 4 mái thái mt 9,7m - 1T201201

Chủ đầu tư: Anh Trung

Diện tích:17,7 x 9,7 m

Dự toán: 760 triệu

Công năng: 4 Phòng ngủ, Phòng khách bếp-ăn, Phòng thờ, 2 WC

Địa chỉ: Nam Định

Bạn đang cần một bộ hồ sơ chi tiết để thợ thi công, nhưng muốn tiết kiệm chi phí nhất có thể thì đây chính là sự lựa chọn sáng suốt và đúng đắn nhất. Công ty thiết kế Bighouse thấu hiểu được tâm lý này của khách hàng, nên đã tổng hợp và tạo thành những bộ Hồ sơ mẫu full bản vẽ về thiết kế nhà đủ các phong cách kích thước cho khách hàng lựa chọn, mà chỉ với chi phí có 2,9 triệu đồng. Quá rẻ nếu bạn đang cần đúng không ạ.

Không chỉ thế, nếu mảnh đất và ngôi nhà bạn cần xây dựng có kích thước sai lệch một chút khác với hồ sơ thiết kế mẫu thì chúng tôi sẵn lòng chỉnh sửa hồ sơ cho đúng với ý và hiện trạng của nhà bạn. Đến với Thiết kế Bighouse, bạn không cần nghĩ ngợi đắn đo về chi phí thiết kế, mà bạn chỉ cần suy nghĩ nên chọn phong cách thiết kế như nào để có được mẫu nhà phù hợp và ưng ý nhất. Chúng tôi có đội ngũ KTS yêu nghề, có tâm và đủ nhiệt tình nhất để kiến tạo ra Ngôi nhà tương lai của bạn.

Ở bài viết này, chúng ta cùng tham khảo Bản vẽ thiết kế của Nhà cấp 4 mái thái 17,7 x 9,7m nhé:

Hồ sơ thiết kế thi công Nhà cấp 4 mái thái 17,7 x 9,7m

Phối cảnh tổng thể nhà cấp 4- view 1

Nhà cấp 4 mái thái 4 phòng ngủ của gia đình anh Trung được xây dựng trên mảnh đất rộng tới 172m2. Gia chủ có yêu cầu kiến trúc sư thiết kế một ngôi nhà lùi về phía sau để khoảng rộng phía trước nhà làm cổng và sân chơi cho trẻ con trong nhà anh. Khoảng sân rộng này cũng làm diện tích để xe, đồng thời giúp không gian ngôi nhà thêm phần thoáng mát.

Phối cảnh nhà cấp 4 - view 2

Chúng ta được biết, xu hướng xây nhà hiện nay ở các hộ gia đình đang có sự thay đổi cũng như chuyển biến một cách khá rõ nét. Rất nhiều chủ đầu tư ngày nay đang có xu hướng xây nhà đẹp cũng như đảm bảo về tiện ích, công năng sử dụng, chứ không còn áp dụng rập khuôn máy móc những lối xây dựng, kiểu nhà truyền từ nhà này sang nhà khác như thời trước nữa.

Nếu như xét về yếu tố thẩm mỹ, thì mỗi ngôi nhà khi được xây dựng nên đều sở hữu cho riêng mình vẻ đẹp riêng. Tuy nhiên, nếu xét về nhu cầu sử dụng thì những ngôi nhà cấp 4 hay nhà 1 tầng vẫn mang đến sự tiện lợi và gắn kết các thành viên trong gia đình hơn cả. Nhà 1 tầng mái thái vì vậy mà trở thành xu hướng xây dựng chính dành cho các hộ gia đình tại Việt Nam có diện tích đất rộng ở thành thị, cũng như ở nông thôn.

Phối cảnh nhà cấp 4 - view 3

Tổng thể ngôi nhà 1 tầng rộng 9,7m được thiết kế khá gọn gàng, vuông vắn, bắt mắt. Mặc dù ngôi nhà này có diện tích hơn 170m2 cùng chi phí xây dựng cũng thấp nhưng nhờ cách thiết kế tài tình từ bàn tay của kiến trúc sư đã khiến cho ngôi nhà trở nên khang trang và hiện đại hơn rất nhiều.

Phần nền được tôn cao với bậc tam cấp khiến cho ngôi nhà thêm phần vững chãi, cao sang hơn rất nhiều. Phần chân tường được ốp bằng đá granite màu vàng san hô bắt mắt làm cho ngôi nhà thêm phần sang trọng và sạch sẽ hơn rất nhiều, kết hợp với gam màu vàng nhẹ điểm xuyết trên nền sơn màu trắng chủ đạo của ngôi nhà khiến cho ngôi nhà cấp 4 này vừa nổi bật lại vừa khác lạ với điểm nhấn nhá đẹp mắt tại phần mặt tiền.

Phối cảnh nhà cấp 4 - view 4

Nhà cấp 4 mái thái 4 phòng ngủ rộng 9,7m sử dụng hệ mái thái rất sang trọng và tiện ích, mát vào mùa hè, ấm vào mùa đông. Khác với các kiểu nhà mái đỏ thông thường thì hệ mái thái màu xanh nổi bật hơn rất nhiều. Kiểu mái thái màu xanh vừa sang trọng, vừa giữ được nét tthanh lịch khiến cho ngôi nhà nổi bật hơn rất nhiều.

Phối cảnh nhà cấp 4 - view 5

Bản vẽ 2d mặt bằng công năng, mặt đứng, mặt cắt chi tiết của ngôi nhà cấp 4

Mặt bằng bố trí công năng nhà cấp 4 phù hợp với gia đình 3 thế hệ ở nông thôn.

Ngoài phần thiết kế 3d ngoại thất thì cách bố trí nội thất, mặt bằng công năng bên trong cũng được các kiến trúc sư Big House đặc biệt quan tâm. Bởi điều này cũng cực kỳ quan trọng, xuất phát từ lý do nội thất cũng như như mặt bằng bên trong có ảnh hưởng đến cuộc sống sinh hoạt, nghỉ ngơi của các thành viên trong gia đình.

Bên cạnh đó, nó còn phụ thuộc vào yếu tố về phong thủy, công danh và sự nghiệp dành cho gia chủ cũng như các thành viên còn lại.

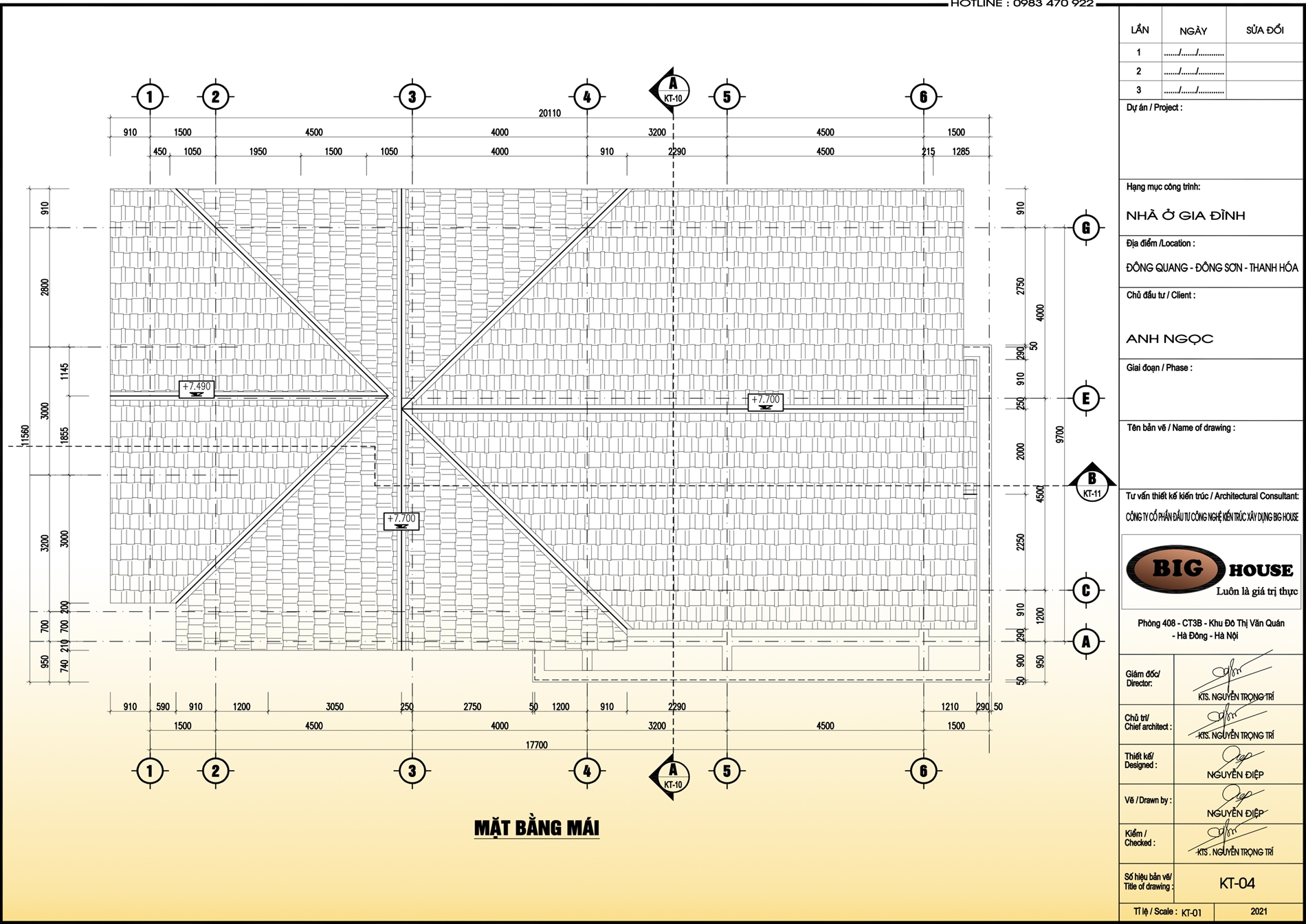

Mặt bằng mái ngói nhà cấp 4 mái thái

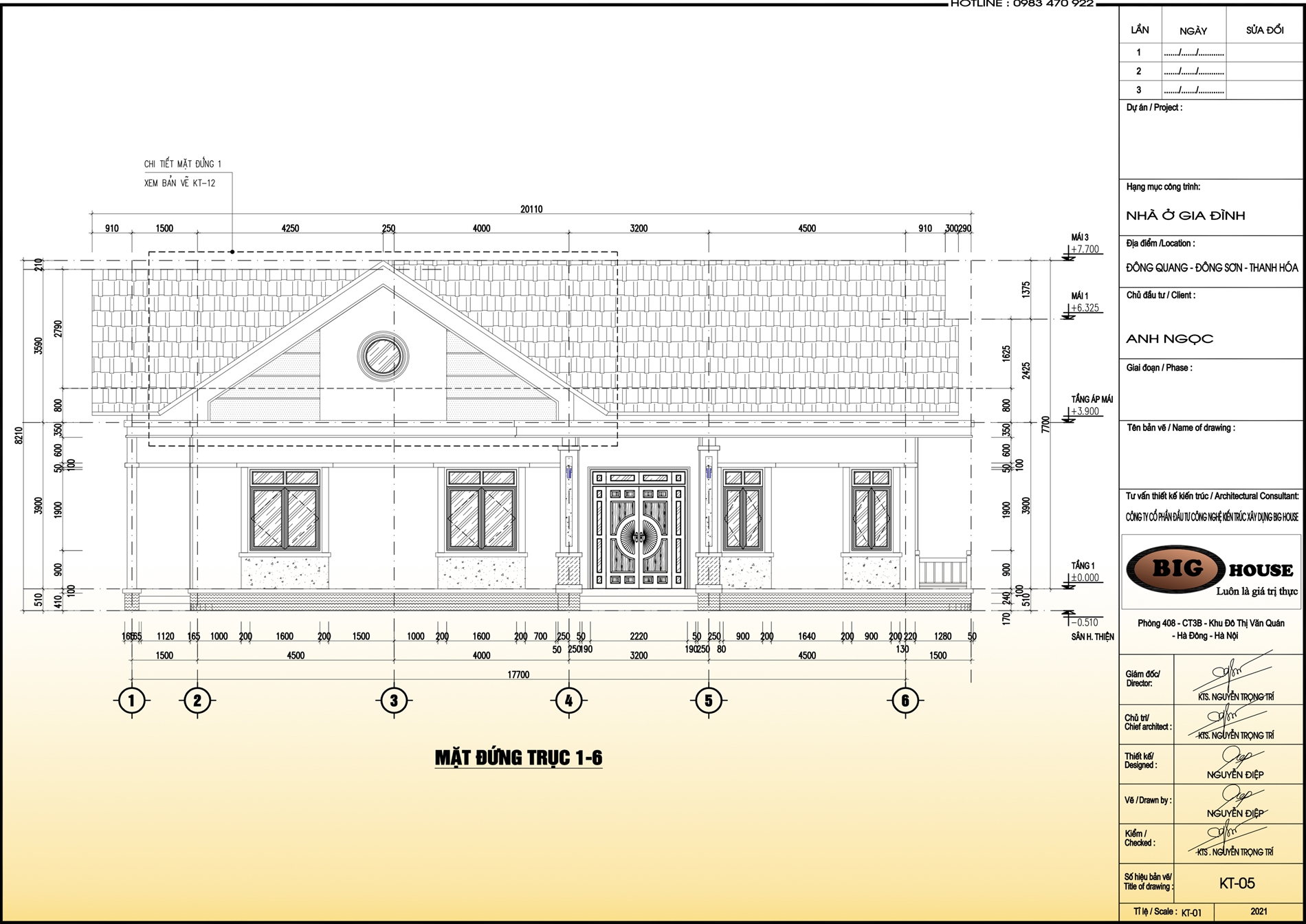

Mặt đứng chính nhà cấp 4 mái thái - hướng Tây

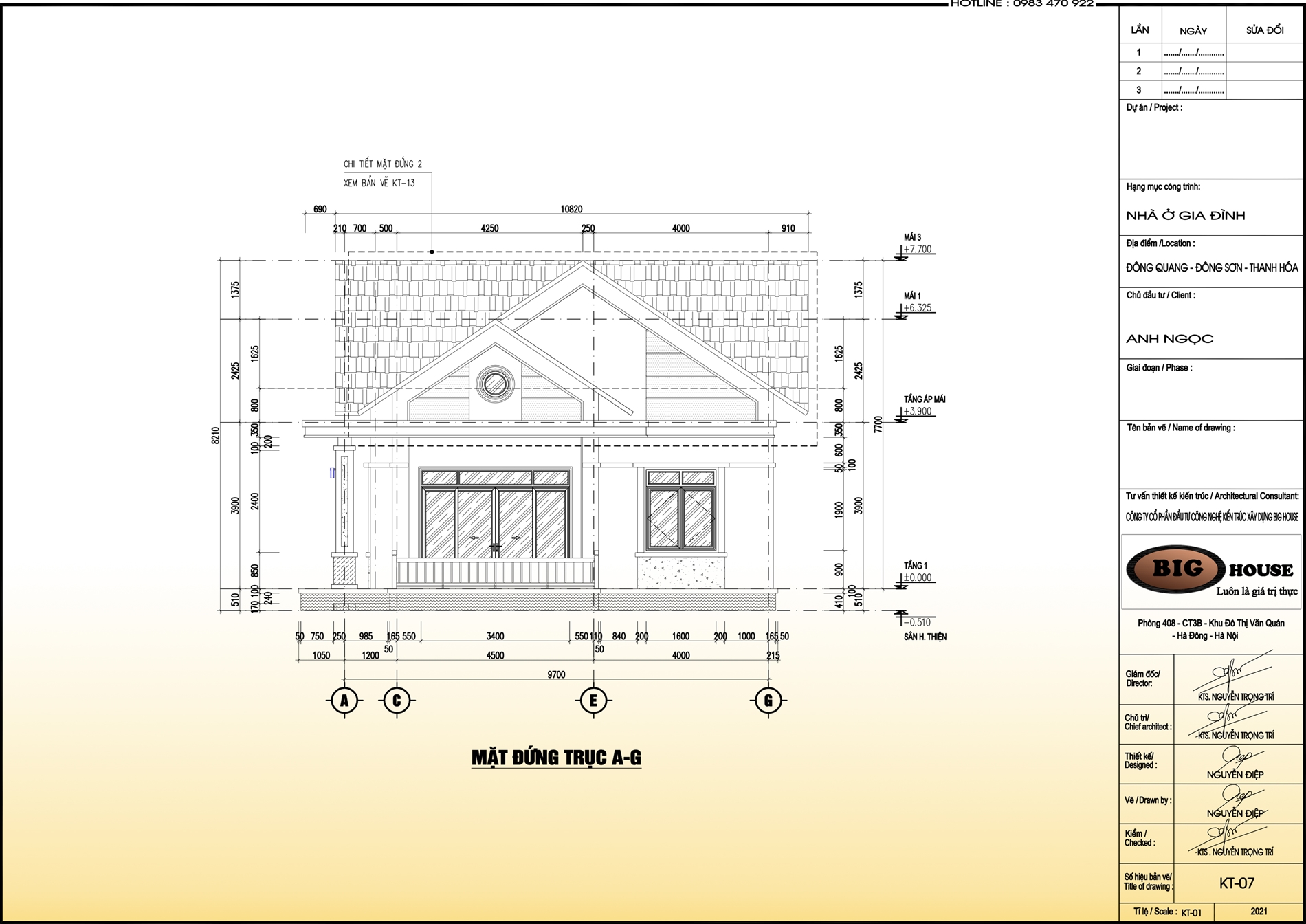

Mặt đứng chính nhà cấp 4 mái thái - hướng Nam

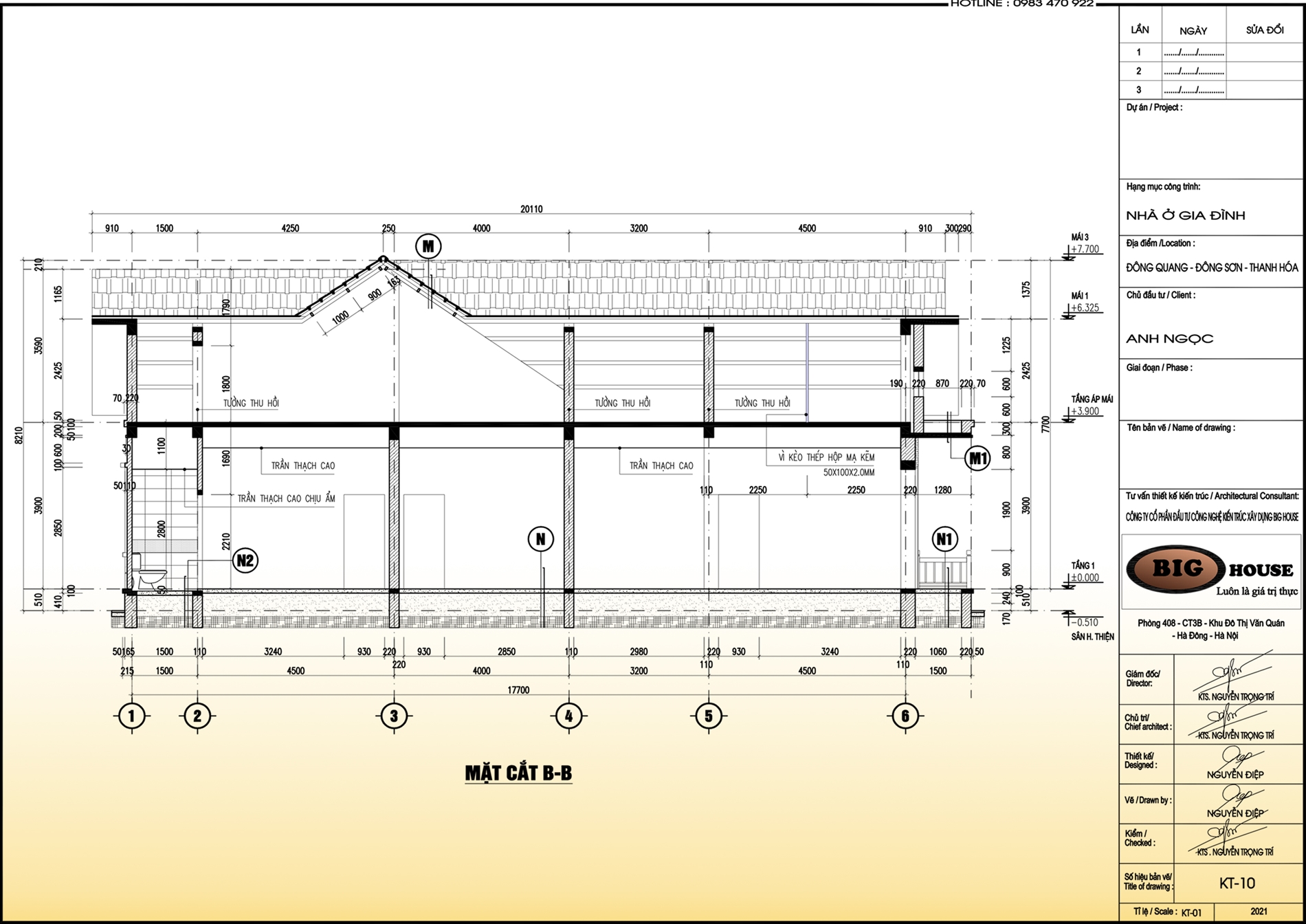

Mặt cắt ngang nhà - cấp 4 mái thái

Chỉnh sửa hồ sơ full bản vẽ theo ý chủ nhà

Kết cấu của Nhà cấp 4 mái thái:

Sau khi thống nhất hồ sơ bản vẽ kiến trúc của Nhà cấp 4 mái thái 17,7 x 9,7m xong, chúng tôi triển khai tiếp phần bản vẽ kết cấu Nhà cấp 4. Đây là 1 phần 2 của bộ hồ sơ cần phải có trong một bộ bản vẽ nhà cấp 4 full

- Mặt bằng kết cấu thi công phần móng theo hiện trạng đất và sử dụng

- Mặt bằng mặt cắt chi tiết cấu tạo móng gồm đài móng, cách giằng móng, chân tường..

- Bản vẽ mặt bằng định vị chân cột

- Bản vẽ chi tiết cấu tạo bể phốt, bể nước, bản vẽ thống kê sắt thép móng

- Mặt bằng kết cấu các tầng như bản vẽ đầy đủ rõ ràng dầm chịu lực.

- Hồ sơ bản vẽ của nhà 2 tầng mái thái

- Hồ sơ bản vẽ của nhà cấp 4 mái thái 9,5 x 12m đẹp

Và tiếp đến là triển khai bản vẽ điện nước của ngôi nhà

Bản vẽ điện nước của Nhà cấp 4 mái thái:

Hồ sơ full bản vẽ Nhà cấp 4 mái thái ngoài 2 loại bản vẽ phần kiến trúc và kết cấu ra, thì bản vẽ điện nước sẽ bao gồm:

- Mặt bằng bản vẽ cấp điện chiếu sáng

- Sơ đồ bản vẽ thiết kế điện

- Bản vẽ mặt bằng cấp điện ngoài sân vườn tường rào

- Bản vẽ chi tiết hệ thống chống sét

- Bảng tổng hợp vật tư cáp quang dây điện, chủng loại đầy đủ

BẠN NHẬN ĐƯỢC GÌ KHI CHỈ 650.000Đ?

1 FILE PDF DUY NHẤT – 40 TRANG A3 (in ra là thợ làm được ngay lập tức)

Trang	Nội dung chi tiết trong file PDF
1	Bìa + thông tin công trình
2–8	Phối cảnh 3D ngoại thất 7 góc (bao gồm cả phối cảnh đêm)
9–10	Mặt bằng công năng tầng 1 & tầng 2 (đầy đủ kích thước + ghi chú)
11–12	Mặt bằng định vị tường xây + chi tiết cửa đi, cửa sổ
13–16	Mặt đứng 4 mặt + 2 mặt cắt chính A-A, B-B
17–18	Mặt bằng mái
19–21	Chi tiết cột, phào chỉ, con sơn, lan can ban công
22–24	Mặt bằng móng băng + chi tiết móng
25–27	Mặt bằng cột, dầm sàn tầng 1 & tầng 2
28–32	Chi tiết thép dầm, sàn, cầu thang
33–34	Chi tiết bể phốt 1200 lít + bể nước ngầm
35–37	Mặt bằng bố trí điện (đèn, ổ cắm, điều hòa, camera, chuông cửa)
38–40	Mặt bằng cấp thoát nước + chi tiết lắp đặt
